О печах Казачка Обязательные условия безопасного монтажа и эксплуатации

Обязательные условия безопасного монтажа и эксплуатации

Обязательные условия безопасного монтажа и эксплуатации печи Казачка

После приобретения печи до её установки и эксплуатации внимательно изучите данные Рекомендации. Лица, не ознакомившиеся с Рекомендациями, не могут предъявлять ни какие претензии к работе печи Казачка.

Внимание!

  • Все работы по монтажу печи, подбору и установке дымохода должны проводиться квалифицированными специалистами, имеющими знания по технике безопасности и пожарной безопасности.
  • Отделка места установки печи производится пожаробезопасными материалами. Работы должны выполняться лицами, знающими противопожарные нормы.
  • К работе с печью должны допускаться только совершеннолетние люди с знанием техники безопасности.
  • Требуйте заполнения документов торгующей организацией. Это необходимо для вступления в силу гарантийных обязательств. Помните, в случае не заполнения торгующей организацией свидетельства о покупке, гарантия исчисляется с момента изготовления оборудования.
  • Печь Казачка не имеет раскаленных открытых поверхностей, но вопросы защиты парящихся должны стоять на первом месте.
  • Надежность и безопасность печи находятся на высоком уровне, но соблюдения техники безопасности обязательны для всех.
  • Помните, что долговечность, безопасность и функциональность печи полностью зависит от ваших действий.

 Монтаж печи

Требования к помещению для установки печи

Внимание! Перечень основных требований к парному помещению:

  • Объем парного помещения должен соответствовать мощности печи.
  • Обязательно наличие эффективной вентиляции (сечение вентиляционного канала зависит от объема парного помещения, но не менее 100 мм).
  • Площадка под установку печи должна располагаться на удалении от горючих стен, чтобы между агрегатом и стенами сохранялся промежуток не менее 50 см.
  • Покрытие пола пол печью должно быть выполнено из негорючего материала (бетон, плитка), перед топкой укладывается листовой негорючий материал, обычно это стальной лист.
  • Диаметр дымохода должен соответствовать параметрам дымового отвода агрегата.
  • Монтаж электропроводки выполняется с учетом всех требований пожарной безопасности.
  • Полки должны быть на достаточном удалении, чтобы обеспечить расстояние безопасного парения.
  • Помещение должно иметь дымоход.
  • Помещение должно быть оборудовано вентиляцией.

Естественная вентиляция должна обеспечивать трехкратный воздухообмен в течение одного часа, не считая воздуха, необходимого для горения.

Правила пожарной безопасности

Правила пожарной безопасности представляют из себя выдержки из СП.713130.2009 для банных печей

Помещения, где установлена печь, должны быть обеспечены достаточным естественным светом, а в ночное время - электрическим освещением. Места, которые по техническим причинам нельзя обеспечить естественным светом, должны иметь электрическое освещение. Освещенность должна соответствовать СНиП II-4-79 “Естественное и искусственное освещение”. Для печей, имеющих длину колосниковой решетки (обслуживаемой с фронта (передней стенки) не более 0.3 м, расстояние от зольного ящика или выступающих частей топки до противоположной стены топочной или иных конструкций, должно составлять не менее 1 м.

Перед печью разрешается хранить запасы твердого топлива не более, чем для одной смены работы печи. При этом ширина свободных проходов вдоль фронта печи должна быть не менее 1,5 м, а установленное оборудование и топливо не должны мешать обслуживанию печи.

Дверцы топки должны открываться по направлению к двери, а дверца каменки, наоборот, – по направлению к углу помещения. Проходка через перекрытие должна представлять собой конструкцию с теплоизолирующим слоем и металлическим экраном на потолке. Его формат должен на 1/3 превышать проекцию корпуса печки.

Баня оснащается средствами для тушения пожара. Они должны быть под рукой и в исправном состоянии. Независимо от того, какая схема установки печки выбрана, требуется соблюдать нормативы относительно расстояния от печи до конструкций.

Ширина между печью и горючей стеной помещения должна быть не менее 0.5 м. Расстояние от верха печи до горючего потолка должно быть не менее 1.2 м стены и выполненные из горючих материалов конструкции, расположенные в непосредственной близости от печки, необходимо закрыть экраном из огнестойких материалов

Полы помещения, где установлена печь, необходимо выполнять из несгораемых материалов с негладкой и нескользкой поверхностью; они должны быть ровными и иметь устройства для отвода воды в канализацию.

При установке печи на деревянный пол, под ним обязательно должен устанавливаться напольный защитный экран, или предварительно устанавливается огнезащитная прокладка, перед котлом устраивается пред топочный лист.

можно установить без обустройства фундамента, прямо на деревянный пол. Так как печной агрегат рекомендуется выбирать еще на этапе проектирования бани, в том месте, где он будет смонтирован, следует предусмотреть укладку лаг с меньшим шагом – это увеличит прочность основания. Установка металлической печи в бане непосредственно на пол, согласно СНиП, требует монтажа экрана, который защитит древесину от воспламенения. Вес экрана также учитывается при расчетах общей нагрузки на перекрытия. На полу, в месте установки, чертится прямоугольник, соответствующий габаритам печи. К нему прибавляется со стороны топочной дверцы 50 см, с остальных трех сторон по 10 см. Если печка будет смонтирована топочной дверкой за пределы помещения, на стене размечается место для портала с расчетом, что вокруг корпуса печки следует оставить по 25–50 см с каждой стороны по периметру. При необходимости демонтируется часть перегородки или стены, в соответствии с разметкой. Из огнеупорной жаростойкой плиты вырезают прямоугольник по размеру фигуры, начерченной на полу (с добавленными сантиметрами). Подготовленный элемент крепят к полу при помощи саморезов.

Стены около печи можно отделать плиткой или натуральным камнем, при обустройстве экрана на стенах в качестве термоизоляции используют базальтовый картон или жаропрочную плиту, которую крепят на саморезы. Защитный слой можно выложить из полнотелого красного или шамотного кирпича (кладка в полкирпича). Также практикуется использование керамической или керамогранитной плитки. Облицовка не только защитит стены от перегрева, но и добавит привлекательности интерьеру парной. Самый простой вариант защиты стены – монтаж поверх термоизолятора стального нержавеющего листа.

Лучше всего поставить печь дверцей в предбанник или моечное отделение – в этом случае отапливаются оба помещения, а в парилке можно безопасно передвигаться, так как остается больше места. В предбаннике при этом необходимо предусмотреть качественную вентиляцию без сквозняков. Если расположить печь в бане таким образом, чтобы дверца топливника выходила на улицу, то получим плюс – в помещениях практически не будет выжигаться кислород (особенно если корпус печи сделан из нержавейки). Однако при этом предбанник остается не отапливаемым и следить за печкой сложно – кто-то должен находиться снаружи, чтобы подкладывать топливо. Необходимо будет демонтировать часть стены или перегородки и обустроить портал с использованием негорючих и теплоизоляционных материалов – базальтового картона, шамотного кирпича. Независимо от того, как мы располагаем печку, ее дверца должна открываться так, чтобы можно было без помех подкладывать топливо.

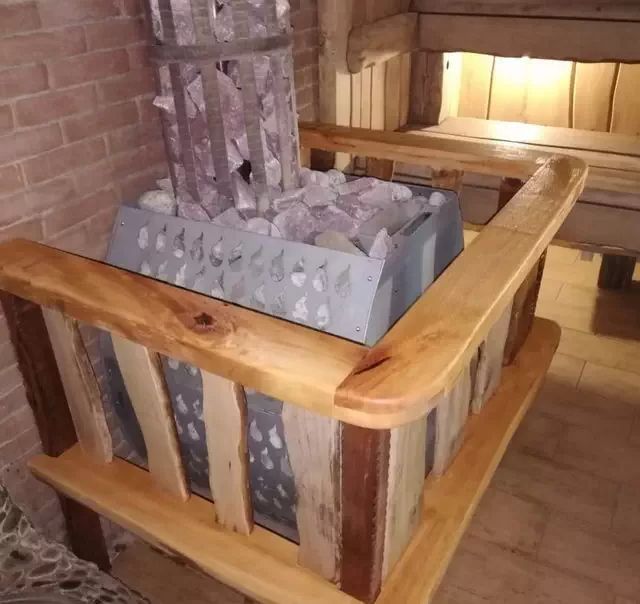

Монтаж печи

Перед тем как печь поставить на подготовленное основание, ее растапливают на улице. Это требуется для нагрева свежего лакокрасочного слоя из которого должны испариться химические вещества. В результате краска твердеет и при дальнейшем использовании неприятные запахи не появляются. Подготовленную печку можно ставить на место в парной. В каменки укладывают специально предназначенные камни. Обратите внимание на то, что минералы с разнородной структурой при нагреве взрываются, разлетаясь осколками. Кроме того, может быть повышен радиационный фон «диких» камней. Баня будет эффективно прогреваться печью, если грамотно ее подобрать агрегат и учесть все правила установки.

Установка печи в баню выполняется на подготовленное основание. Оно должно быть горизонтальным и негорючим, выдерживать эксплуатационные нагрузки. Печку к основанию не крепят. Если будет устанавливаться печь с выносным топливником, проем в стене закладывается огнеупорным или полнотелым красным кирпичом с таким расчетом, чтобы между стенками печки и кладкой можно было проложить листовой жаропрочный теплоизолятор. Зазоры между корпусом печки и кирпичной кладкой заполняются жаростойким герметиком (огнеупорной мастикой

В первом случае, когда топка выведена в предбанник либо моечную, в парной не выжигается кислород, а один агрегат отапливает сразу два помещения. При этом такой вариант подразумевает обустройство противопожарной защиты не только деревянного пола, но и стены бани. Второй вариант, когда топка выходит на улицу, сопряжен с аналогичными проблемами монтажа. Дополнительно к недостаткам причисляются увеличенные теплопотери и неудобство регулирования интенсивности горения топлива, подкидывания дров (придется выходить из бани на улицу). Топка выходит на улицу Третий вариант один из самых распространенных. Монтаж печи осуществляется на имеющееся деревянное перекрытие с обязательным обустройством пожаробезопасного основания под печью и защитой стены, расположенной за печью. Проблема выжигания кислорода решается монтажом эффективной вентиляции. Часто приток воздуха оборудуют из подпольного помещения (неактуально для монолитного фундамента – плиты). За печью, установленной таким образом, легко следить во время процедуры парения, но не всегда в парилке есть место для складирования дров и их защиты от промокания. Банная печь с топкой, выходящей в парную Внезависимости от того, куда обращена топочная дверца печи, агрегат должен быть установлен на безопасном расстоянии от посетителей парной, чтобы не спровоцировать появление ожогов от случайного прикосновения к раскаленному металлу либо горячему пару от камней. Баня – помещение повышенной пожарной опасности. Используйте огнебиозащитную пропитку для всех деревянных элементов бани до начала монтажа печи на пол. При этом печь должна отстоять от стенки не менее чем на 10 см.

Далее при неоходимости монтируется бак для. Он может устанавливаться на дымовую трубу, либо навешиваться на стенку и подключаться гибкими трубопроводами к теплообменнику печи через резьбовые соединения. Трубы сендвич-дымохода просты в монтаже и отличаются повышенным теплосбережением за счет имеющегося между внешними и внутренними стенками минераловатного утеплителя. Такой дымоход обеспечивает хорошую тягу, а на внутренней поверхности не накапливается сажа и конденсат. Для производства сендвич-дымоходов используется только кислотоустойчивая нержавеющая сталь с продолжительным сроком службы. Поэтому для банной печи такой дымоход считается наилучшим вариантом. При монтаже важно соблюдать меры пожарной безопасности, чтобы избежать самовозгорания деревянных перекрытий бани (древесина воспламеняется при температуре 170-270 градусов)

Преимущества печи с выносной топкой:

1. Безопасность. Риск отравиться угарным газом минимален, даже если в топке остались не прогоревшие дрова, а дверца закрыта.

2. Комфорт. Печи с выносной топкой прогревают сразу два помещения, так как располагаются у смежной стены. Поэтому в комнате отдыха, куда выходит топка, будет тепло. В холодное время года эта функция особенно приятна.

3. Чистота. Как правило, в парной ходят без обуви, особенно, если это собственная баня, предназначенная для семьи и друзей. Дрова, грязь и мусор, который неизбежен при закладке топлива не мешаются под босыми ногами.

4. Пространство. Чаще всего парные имеют небольшие размеры, поэтому каждый сантиметр в помещении на вес золота. Топливная камера, вынесенная в предбанник или на улицу, освободит от 1кв.м. свободного места.

5. Пар в бане будет «легким» за счет того, что печь с выносной топкой не сжигает кислород, соответственно необходимости устраивать дополнительную систему вентиляции в помещении нет.

Таблица печей Казачка Твердыня, ПРО+



Твердыня 11

Твердыня 16

Твердыня 21

ПРО+ 35

Габариты (ВхШхД), мм:

690х520х660

780х600х730

860х710х810



Объем парного помещения, м3:

от 4 до 12

от 8 до 18

от 14 до 25

от 25 до 40

Марка стали:

AISI 430

AISI 430

AISI 430

AISI 430

Толщина стенок топки, мм:

4

4

4

4

Масса печи, кг:

96

124

156



Масса камней, кг:

160

200

240



Диаметр дымохода, мм:

115

115

115



Тип топлива:

Дрова

Дрова

Дрова

Дрова

Длина дров, мм:

500

600

700

800

Количество стальных парогенераторов

3

3

3

3

Наличие каменки:

Есть

Есть

Есть

Есть

Срок эксплуатации, часов:

15000

15000

15000

15000

Таблица печей Казачка Классика



Классика 11

Классика 16

Классика 21

Габариты (ВхШхД), мм:



Объем парного помещения, м3:

от 4 до 12

от 8 до 18

от 14 до 25

Марка стали:

AISI 430

AISI 430

AISI 430

Толщина стенок топки, мм:

2

2

2

Масса печи, кг:



Масса камней, кг:

50

70

90

Диаметр дымохода, мм:

115

115

115

Тип топлива:

Дрова

Дрова

Дрова

Длина дров, мм:

500

600

700

Количество стальных парогенераторов

2

2

2

Наличие каменки:

Есть

Есть

Есть

Срок эксплуатации, часов:

6000

6000

6000

Монтаж дымохода

Важно уделить внимание не только установке печи в бане, но и как правильно смонтировать дымоход. Система из двух кислотоустойчивых стальных труб с теплоизолятором между ними – это основной вариант, который используется с банными печами. Одностенные трубы перегреваются и могут вызвать возгорание деревянных конструкций. В перекрытии обязательно устанавливается Потолочный проходной узел (ППУ). Деревянные элементы пропитываются огнестойким составом. Промежуток между ППУ и перекрытием заполняется огнестойким термоизолятором (базальтовой ватой). Согласно требованиям противопожарной безопасности: толщина слоя термоизолятора – от 7,5 см; промежуток между трубой и балкой – от 13 см; расстояние между дымоходом и стеной – от 38 см. К патрубку печи присоединяется отрезок обычной одностенной трубы, Одностенная труба закрывается сеткой для дымохода для камней. Вместо стартового участвка дымохода можно установить бак для воды. К трубе крепится стартовый элемент сэндвич-дымохода – переходник. Монтируются остальные элементы дымохода. При необходимости используются кронштейны. Трубы располагаются так, чтобы стык не попал внутрь патрубка-разделки. Устанавливается крышная разделка с теплоизоляцией. На верх трубы крепится дефлектор.

Монтаж потолочной разделки. Существуют разделки с собственными патрубками, универсального размера из четырех листов. Важно! Секции дымохода в бане всегда стыкуются «по дыму», а не «по конденсату», то есть раструб верхней трубы садится на зауженный край нижнего колена. Узел прохождения кровли В отличие от потолочных модификаций, разделка кровельная имеет более сложную конструкцию: изготавливается из оцинковки, полимеров, негорючих эластомеров; имеет наклонную поверхность пластины и усеченный конус; обеспечивает герметичность любого кровельного покрытия. Разделка кровельная – мастер-флеш.

Внимание!

  1. Печь должна подсоединяться к отдельному дымоходу. Запрещается использовать в качестве дымохода вентиляционные и другие, не предназначенные для этого, каналы.

В качестве дымохода для печи рекомендуется использовать тонкостенные дымовые трубы из нержавеющей стали. Наилучшим решением является установка готовых модулей трубы с термоизоляцией типа сэндвич.
Так же в качестве дымохода для твёрдотопливного котла допускается использование кирпичного дымохода с сечением дымового канала 140-200 см2. Дымовой канал должен быть постоянного сечения по всей длине.

Монтаж дымохода

При прохождении дымовой трубы через межэтажные перекрытия расстояние от наружных поверхностей трубы до деревянных конструкций не менее 380 мм.
Нельзя вмуровывать дымоход в бетонные и кирпичные конструкции. Зазор между гильзой дымохода и конструкцией перекрытия необходимо заполнить теплоизоляционным материалом (керамзит, кремнезёмная вата и т.п.). Нельзя использовать отверстия в стенах в качестве части дымохода (гильза дымохода должна проходить насквозь).
Оптимально присоединение печи к дымоходу с использованием тройника-ревизии с отводом 45°.

Высота дымохода, считая от колосниковой решётки, должна составлять не менее 5 м.
Высота дымовых труб, размещаемых на расстоянии равном или большем высоты сплошной конструкции, выступающей над кровлей, должна составлять:

  • не менее 500 мм над плоской кровлей;
  • не менее 500 мм над коньком кровли или парапетом - при расположении трубы от них на расстоянии до 1,5 метров;
  • не ниже конька кровли или парапета - при расположении трубы от них на расстоянии от 1,5 до 3 метров;
  • не ниже линии, проведённой от конька вниз под углом 10° к горизонту - при расположении трубы от него на расстоянии более 3 м.

Введение в эксплуатацию

Подбор печи Казачка

Принцип подбора печи для банных процедур:

1. не перегреть парное помещение;

2. создание необходимых режимов;

3. поддержание правильных кондиций;

4. безопасность;

5. экономичность;

6. управляемость;

7. долговечность.





Минимальный объем



Номинальный объем



Максимальный объем



Модель печи

4-8

8-10

10-12

12-14

14-16

16-18

18-22

22-25

25-30

30-40

40-50 50-60

Казачка 11



Казачка 16



Казачка 21







Казачка 35


Казачка 50

Правила подбора:

1. Печь не нужно брать с двойным или тройным запасом.
2. Печь по мощности должна подходить парному помещению.
3. Нельзя печь брать с учетом прогрева смежных помещений.
4. При выборе печи, главное это функциональность и получение пара.
5. Немаловажно экономичность печи и экологичность ее работы.
6. Удобство обслуживания и эксплуатации тоже не стоят на последнем месте.
7. Безопасность печи – это главный показатель ее надежности.

Розжиг печи

Перед первым протапливанием печи убедитесь, что монтаж печи, бака для горячей воды, дымохода и защитных противопожарных конструкций произведен в строгом соответствии с требованиями. Убедитесь в нормальном функционировании всех элементов печи и защитных конструкций.

ВНИМАНИЕ! Перед растапливанием печи убедитесь в отсутствии сгораемых предметов вблизи печи и дымохода в парильном и чердачном помещениях.

Растапливание печи производиться щепой и мелко колотыми сухими дровами, при заполнении топки на 1/3 объема с укладкой на колосниковую решетку. После появления стабильной тяги и прогорания 50% загруженных дров, производится закладка дров с заполнением топки на 2/3 и полным открыванием зольника. После набора оптимальной температуры в парилке, поддержание необходимой температуры, камней и воздуха в парилке, достигается путем прикрытия зольника и применением крупно колотых дров. Оптимальное количество поленьев 3-4 шт.

ВНИМАНИЕ! При загрузке очередной партии дров следует полностью закрыть зольник и лишь после этого плавно открыть дверцу.

ВНИМАНИЕ! Запрещается укладывать топливо в выносной топливный канал и использовать в качестве топлива строительные отходы с лакокрасочными покрытиями, пластик, шпалы, резину.

Для появления устойчивой сильной тяги после растапливания печи требуется некоторое время. Поэтому при открытии дверцы недавно растопленной печи, работающей в режиме набора температуры, возможен незначительный выход дыма в помещение.

Работа с подачей воздуха через колосники. Режим набора температуры в парилке обеспечивает быстрое достижение высокой температуры с наиболее экономичным расходом дров. Положить в топку параллельно огневой решетке два полена поменьше. Между ними для розжига добавить немного щепок. Зажечь огонь. Затем положить несколько поленьев поперек на предыдущие поленья. Прикрыть зольник примерно на 3 см. Когда дрова успеют погореть примерно 5 минут, уложить горящие дрова параллельно огневой решетке. Заполнить очаг параллельно огневой решетке более крупными поленьями. Закрыть дверцу и оставить люк зольника ненадолго открытым примерно на 3 см. Затем регулировать горение, уменьшая зазор зольника, подачу вторичного воздуха и дожига приоткрыть. Во время этой фазы нагрева стены очага должны в верхней части лишь на некоторое время раскалиться докрасна. Обычно баня нагревается до достаточной для посещения температуры примерно за 40-50 минут, и дрова в очаг больше добавлять не надо. Это достигается наполнением топки примерно на 1/3 – 1/2 объема мелко и средне наколотыми дровами: 4–5 поленьев общим весом 3,2 – 4кг и полным открытием зольника. Режим поддерживания температуры парогенератора и воздуха в парилке достигается путем прикрытия зольника и перехода на верхнее горение и дожига газов. Топить печь лучше дровами лиственных пород, предпочтительно, твердых.

ВНИМАНИЕ! Топить каменным углем строго запрещается!

Работа печи посредством верхнего горения

Процесс горения дров сверху отличается от традиционного способа колосникового способа. При этом методе парогенератор нагревается медленнее, чем при колосниковом способе. При умелом управлении тягой разница во времени горения получается большей, но более экономичной. Горение дров сверху - более экологичный способ, который дает меньше вредных выбросов и более эффективно использует тепловую энергию дров. В результате можно париться более длительное время при меньшем расходе дров. При использовании верхнего горения:

1. Убедитесь, что зольная дверца полностью закрыта.

2. Использовать сухие дрова, желательно простоявшие сутки в помещении.

3. Дрова могут быть уже обожженные предварительно колосниковым горением.

Во время этой фазы нагрева стены топки раскаляются за счет инфракрасного излучения углей эффективно прогревая парогенератор. Этого горения чаще всего достаточно для парения.

Работа с использованием вторичного дожига

Когда дымоход прогреется для качественного горения и эффективного дожига газа нужно открыть заслонку подачи вторичного воздуха. Воздух, прогреваясь в воздуховоде топки, поступает в колпак печи, где и происходит дожиг газов. Этим самым снижаются выбросы углеродов. Ниже температура дымовых газов, лучше прогревается каменка.

Парогенератор

Конструкция стального парогенератора конвекционного типа для получения мелкодисперсного пара защищена патентом №142846. С таким паром легко поддерживать кондиции Русской бани. Качество пара сравнимо с качеством получаемом с камня, нагретого до состояния малинового свечения. Уникальность конструкции в том, что пар подхватывается восходящими конвекционными потоками раскаленного воздуха и без изменения качества попадает в зону парения. Принцип работы парогенератора: Вода подается в приемник-дозатор откуда через жиклеры попадает в парогенераторы пластины которого нагреваются до 600°C от стенок топки. Испарившийся пар поступает в тепловые отсеки, где подхватываются конвекционными потоками. Неиспарившаяся вода по профилированным элементам сбрасывается в емкость. Поэтому ограничений по подаче воды нет только по ощущениям действия пара для парения.

ВНИМАНИЕ! С остывшего или еще не нагретого парогенератора пар не получается.

В период парения в топке должен гореть огонь или жар углей. Для получения пара в автоматическом режиме возможна система подачи воды из бака. Внизу печи находится бачок сбора не испаренной воды парогенератора. Перед каждым использованием, в обязательном порядке, следует проверить не имеются ли в нем остатки органических соединений, так как при наборе температуры, бачок прогревается и в случае, если в нем будут органические продукты, то возможно появление неприятного запаха «горелости». Настои, применяемые для получения пара, имеют вкрапления трав или иных продуктов, и после того, как водный раствор будет испарен, более твердая фракция соберется в бачке. Потому перед использованием промойте его водой. А также следует промывать чистой водой и сам парогенератор, так как камень при работе так или иначе вымывается водой и в виде песка, может попасть на каналы парогенератора, потому перед тем, как эксплуатировать печь, пролейте парогенератор чистой водой, и удалите после промывки воду из бачка внизу печи.

Микроклимат в бане

Для создание благоприятного микроклимата в бане и для парящихся требуется обеспечить интенсивный воздухообмен посредством организации приточно-вытяжной вентиляции. Отверстие для притока свежего воздуха сечением около 100 см2 разделывается в полу как можно ближе к печи или под печью, в районе топочного канала. По умолчанию внизу печи под ящиком зольника имеется щель приточной вентиляции, и при топке печи из смежного помещения, это отверстие не стоит закладывать. При установке печи с топкой с улицы, лучшим решением будет установка регулируемого канала приточной вентиляции, дабы дозировать объем воздуха, поступаемого с улицы. Отверстие для регулируемой вытяжной вентиляции отработанного воздуха разделывается в стене чуть ниже уровня потолка в противоположном от печи над полком. Для постоянно открытой вытяжной вентиляции паровых режимов отработанного сконденсированного пара отверстие располагается на 50 – 80 см от пола, дальше коробов уводится за пределы помещения. Для возможности управления воздухообменом вытяжное отверстия рекомендуется оснастить регулируемыми задвижками. Сечение люков для вентиляции рассчитывается в зависимости от объемов парилки. В случае установки печи топкой в парном помещении расчет ведется от объема парилки и мощности печи. Сечение люков для вентиляции:

1. 4-6 куб. м - 100х100 мм;

2. 8-12 куб. м - 150х150 мм;

3. 14-18 куб. м - 200х200 мм;

4. 20-30 куб. м - 300х300 мм.

При необходимости поддержания постоянной влажности в бане можно установить бак для автоматической подачи воды в парогенератор.

Возможные неисправности и их устранение

При монтаже дымохода необходимо обеспечить возможность его демонтажа для обслуживания и ремонта. В процессе эксплуатации печи могут возникать следующие неисправности:

1. Отсутствие устойчивой тяги в дымоходе: Причина: Налипание сажи на стенки дымохода или стенки трубы в баке. Устранение: прочистить дымоход со стороны крыши жестким металлическим ершом многократными поступательными движениями.

2. Снижение производительности печи. Причина: Накапливание зольных остатков в коллекторе печи. Устранение: очистить коллектор от сажи со стороны каменки с помощью плоского металлического предмета.

3. Поступление дыма из топливного канала: Причина: Холодный дымоход. Устранение: до прогревания дымохода заслонки вторичного воздуха и верхнего горения нужно держать в закрытом состоянии. При загрузке топлива дверцу зольника нужно закрыть.

В каменке имеется свободный люк для прочистки коллектора и колпака от сажи. Через отверстие, закрытое крышкой, можно прочищать внутренние части коллектора в любое время, но на неработающей и остывшей печи.

Стекло, при необходимости, может быть заменено при навешенной дверце:

1. Открутить 3 винта.

2. Вынуть стопорную пластину.

3. Осторожно удалить возможные осколки.

4. Установить стекло в раму и от центровать его.

5. Установить на место стопорную пластину.

6. Установить гайки. Слегка затянуть.

7. Окончательно затянуть гайки.

8. Убедиться, что дверца работает нормально и стекло герметично.

9. Неправильно установленное стекло может нарушить процесс горения.

Меры безопасности при работе с печью

При покупке печи необходимо ознакомится с нею, и перед первым протапливанием внимательно ознакомьтесь с настоящим описанием и рекомендациями, а также не забудьте снять защитные пленки с декоративных панелей на корпусе печи.

ВНИМАНИЕ! При первом протапливании печи промышленные масла, нанесенные на металл, и другие загрязнения выделяют запах, который в дальнейшем исчезнет. Первое протапливание печи следует проводить лучше вне помещения или при полностью открытых дверях и окнах при максимальной загрузке топливника, пустой каменке и наполненном водой баке. Убедитесь в нормальном функционировании всех элементов печи и защитных конструкций. После первого протапливания тщательно проветрите помещение и слейте воду из бака.

ВНИМАНИЕ! Перед растапливанием печи убедитесь в отсутствии сгораемых предметов вблизи печи и дымохода в парильном и чердачном помещениях.

ВНИМАНИЕ! При загрузке очередной партии дров следует полностью закрыть зольник и лишь после этого плавно открыть дверцу.

ВНИМАНИЕ! В качестве дымохода используйте только нержавеющие трубы.

ВНИМАНИЕ! Не подключайте баки и регистры к водопроводу, находящемуся под давлением.

ВНИМАНИЕ! Запрещено укладывать камни выше верхнего уровня каменки. Они не смогут прогреться до температуры, требуемой для качественного парообразования.

ВНИМАНИЕ! Не допускается установку печи вплотную к стене. Для правильной ее работы необходимо обеспечить воздушный зазор не менее 30 мм. Если печь устанавливается не на фундамент, а на деревянный пол, то для его изоляции требуется выложить площадку толщиной 1/4 кирпича, в стороны от каменки на 250 мм. Сверху кирпичную кладку закрыть металлическим листом или стяжкой из марочного цементного раствора.

ВНИМАНИЕ! При первом протапливании печи промышленные масла, нанесенные на металл, и другие загрязнения выделяют запах, который в дальнейшем исчезнет. Первое протапливание печи следует проводить при полностью открытых дверях и окнах (либо вне помещения) продолжительностью не менее 1 часа при максимальной загрузке топливника, пустой каменке и наполненном водой баке.

ВНИМАНИЕ! При загрузке очередной партии дров следует полностью закрыть зольник и лишь после этого плавно открыть дверцу.

ВНИМАНИЕ! При монтаже дымохода необходимо обеспечить возможность его демонтажа для обслуживания и ремонта.

ВНИМАНИЕ! Располагать колосниковую решетку в топке обязательно ровной поверхностью вверх.

ВНИМАНИЕ! Стекло свето-прозрачного экрана следует периодически очищать от загрязнения специальными очистителями плит, духовок и СВЧ-печей.

ВНИМАНИЕ! Открывать, закрывать дверь необходимо только за ручку.

ВНИМАНИЕ! Очищать дымоход и печь от сажи необходимо перед началом, а также в течение всего отопительного сезона не реже одного раза в три месяца.

Запрещается:

1. в качестве топлива использовать каменный уголь и его производные во избежание повреждения печи;

2. оставлять на долго без присмотра топящуюся печь, а также поручать надзор за ней малолетним детям;

3. эксплуатировать печь детям и лицам, не прошедшим инструктаж по эксплуатации;

4. разжигать печь при отсутствии тяги;

5. оставлять на печи и трубопроводах, хранить вблизи легко воспламеняющиеся предметы (бумага, ветошь и т.д.);

6. эксплуатировать печь с неисправным дымоходом;

7. прикасаться к нагретым до высоких температур поверхностям печи голыми руками или другими открытыми частями тела во избежание ожогов и травм;

8. открывать топочную дверцу берясь за ручку голой рукой.

9. располагать топливо, другие горючие вещества и материалы в непосредственной близи и контакте с печью;

10. применять для розжига печи бензин, керосин, дизельное топливо и другие, легковоспламеняющиеся и горючие жидкости;

11. производить топку печи во время проведения в помещении ремонтных и покрасочных работ;

12. располагать сгораемые материалы ближе 0,5 м к поверхности печи;

13. сушить какие-либо вещи и предметы, даже на частично остывшей поверхности печи;

14. механически ударять по стеклу;

15. эксплуатация печи с поврежденным стеклом.
